1.4 MFDC 1000Hz中頻電阻焊系統
中頻焊系統，在變壓器尺寸和重量非常小的情況下，能輸入高的能量。而小變壓器能輸出相對高的能量，是由于變壓器的頻率從50Hz上升到1000Hz，大大減少了磁性材料的重量。
變壓器二次回路輸出通過整流橋整為直流，給焊槍一個直流電壓，代替?zhèn)鹘y(tǒng)的交流。
能耗主要產生在二次的直流焊接電流過載后，為減小能耗，需進一步改善二次側電路電感值。
中頻技術在電阻焊機上應用的優點
·省電：小功率容量能產生高效率，這是傳統的交流焊機達不到的。同樣的重量能產生更大的功率，能應用在大的機械手焊槍上面，以及焊接厚板和高的電導材料(鋁、電鍍材料)。
·重量輕、體積小能提高焊接速度，改善焊接周期。
·在自動化應用中，一個中頻變壓器能取代許多低頻變壓器，簡化二次回路的并聯量。
·重量輕，解決了集成化問題，傳統焊槍重量超過80-90KG時，只能應用在低價值的貨車以及小規模工廠中。
·有效提高功率因數。
·焊槍周圍電感較低，焊接磁性電感材料時，不會影響焊接質量。

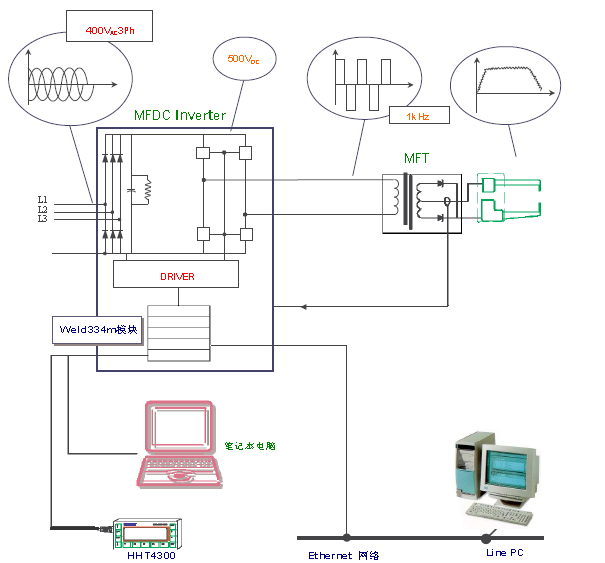

中頻電阻焊系統圖.
·中頻焊機的電源是三相電源供電，負載平衡對稱的分配在電源上。
·抗電源波動能力：部分能量存儲在變頻器中，當電網網壓下降時，可釋放出來給負載。
·能給集成焊槍的PTI更多的能量，當然還得需要免維護的電纜。
·更快速和精確的電流控制，能比在低頻條件下糾正更多的參數。
·迅速達到設定的電流值，比低頻焊機要快20倍。
·更好的工藝，多數金屬采用直流電阻焊效果是非常好的。
·中頻比傳統的工頻技術更先進，對有損傷和異常的可控硅照舊使用，不受影響。
·節省焊接能耗和周期時間，減少操作成本。
中頻焊接系統特點
傳統的加熱用電流調整是靠調整主電源相位來實現的。這就需要應用50-60Hz的正弦波到負載上去。
開關電源能完成以上功能，它包含4個并聯的IGBT元件(水冷或風冷)。
單相電壓應用到電阻焊機上，會產生許多問題，相位不平衡，電壓下降，功率因數低，影響別的用電裝置。
·變頻器能產生和控制中頻能量，它能代替可控硅，三相電源變化時它能吸收并平衡。
·調整1000Hz脈沖可控制能量持續的暫載率。
·焊接變壓器的原邊是1000Hz的方波。
·變頻器采用水冷和風冷兩種方式，內部還有一個電容板，儲存能量和過濾整流之后的雜波。

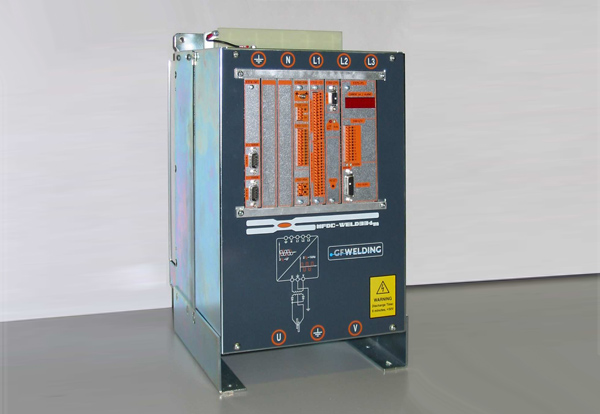

※ GF公司提供的中頻電阻焊系統有4種規格的 ?變頻器和多種規格的變壓器。此外GF公司還提供一系列完整的符合多標準的焊機控制箱，亦可根據用戶要求訂做。
