產品圖片

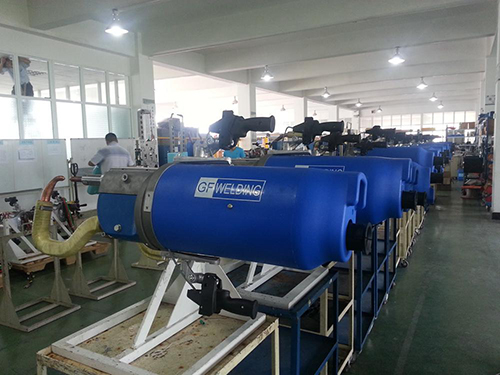

神龍公司T88生產線全部使用我公司制造的焊鉗
1.產品概述
第二代NX/NC系列一體式焊槍由焊接變壓器、多級增壓汽缸、轉盤、鉗體、鉗臂、外罩和電、氣或液壓元件組成。通過轉盤和特殊的吊掛裝置焊槍可以實現橫向360°旋轉、縱向180°擺動的工作方式。與傳統的懸掛焊機相比，集成度、性價比更高。
NC/NX系列焊槍經過人性化的設計改進，效率更高、重量更輕。采用模塊化設計，多氣室氣缸，部件越來越少，槍體尺寸和重量大大減小;變壓器直接與鉗臂連接，使阻抗降到最低。同時可配置不同規格的變壓器。
2.產品特點
第二代一體式手工焊槍，與目前國內主流一體式焊槍相比具有：
- 變壓器符合ISO標準，功率更大，重量更輕;
- GFW專有技術的模塊化集成設計的多級增壓氣缸;免維護時間大于350萬次;壽命大于1500萬次;
- 焊槍被安裝在特制的轉盤上，可適應不同的工作狀態;在需要時(工作或維修期間)，允許焊槍鎖定在需要位置;
- 懸掛組件帶有向調節裝置，可將焊槍調節到最佳重心(平衡)狀態;
- 焊槍有3個獨立的冷卻系統組成(變壓器冷卻回路，上槍臂冷卻回路，下槍臂冷卻回路)，冷卻流體壓力為3-6bar，冷卻系統流量≥12L/min;
- 焊槍可在旋轉360°的任意姿態下工作;
- 每個焊槍槍臂外部都帶有絕緣保護層;
3.產品參數
型號 | 變壓器 | 氣缸 | 重量 | 典型應用特性 | 焊槍尺寸 |
| 容量（KVA） | 氣室數 | 不含鉗臂 (Kg) | 鉗臂長度 | 電極壓力(Kg) | 短路電流(KA) | 轉盤直徑 | 鉗臂直徑 | 鉗臂間距 |
NX3 | 31 | 3 | 46 | 200 | 490 | 19 | 220 | φ40 | 150 |
39 | 4 | 49 | 400 | 278 | 18 | 220 | φ40 | 150 |
NX4 | 44 | 4 | 54 | 400 | 392 | 20.5 | 220 | φ45 | 200 |
56 | 5 | 57 | 500 | 325 | 19 | 220 | φ45 | 200 |
NX5 | 56 | 5 | 59 | 500 | 468 | 22 | 240 | φ50 | 250 |
70 | 6 | 66 | 600 | 404 | 21 | 240 | φ50 | 250 |
NX6 | 76 | 6 | 60 | 800 | 425 | 16.5 | 320 | 80×60 | 380 |
MF | 7 | 52 | 1000 | 347 | 16 | 320 | 80×60 | 380 |
型號 | 變壓器 | 氣缸 | 重量 | 典型應用特性 | 焊槍尺寸 |
| 容量（KVA） | 氣室數 | 不含鉗臂 (Kg) | 最大氣壓?（0.1Mpa） | 電極壓力(Kg) | 短路電流(KA) | 轉盤直徑 | 鉗臂直徑 | 鉗臂間距 |
NC3 | 31 | 2 | 46 | 5,5 | 473 | / | 220 | ?40 | 125
|
39 | 2 | 49 | 5,5 | 473 | / | 220 | ?40 | 125
|
NC4 | 44 | 2 | 51 | 6,7 | 573 | / | 220 | ?45 | 150
|
56 | 2 | 55 | 6,7 | 573 | / | 220 | ?45 | 150
|
NC5 | 56 | 2 | 55 | 6,7 | 573 | / | 240 | ?50 | 200
|
70 | 2 | 61 | 6,7 | 573 | / | 240 | ?50 | 200
|
NC6 | 76 | 2 | 65 | 6,7 | 573 | / | 320 | 80 x
60 | 310
|
MF | 2 | 57 | 6,7 | 573 | / | 320 | 80 x
60 | 310
|
